Unser weitläufiger Maschinenpark ist mit modernster Technik ausgestattet und bietet Ihnen eine große Fertigungstiefe dank Maschinen unterschiedlicher Größenordnung.
An unseren Fertigungsstandorten in Cham und Schwandorf fertigen wir mit diesen Verfahren:

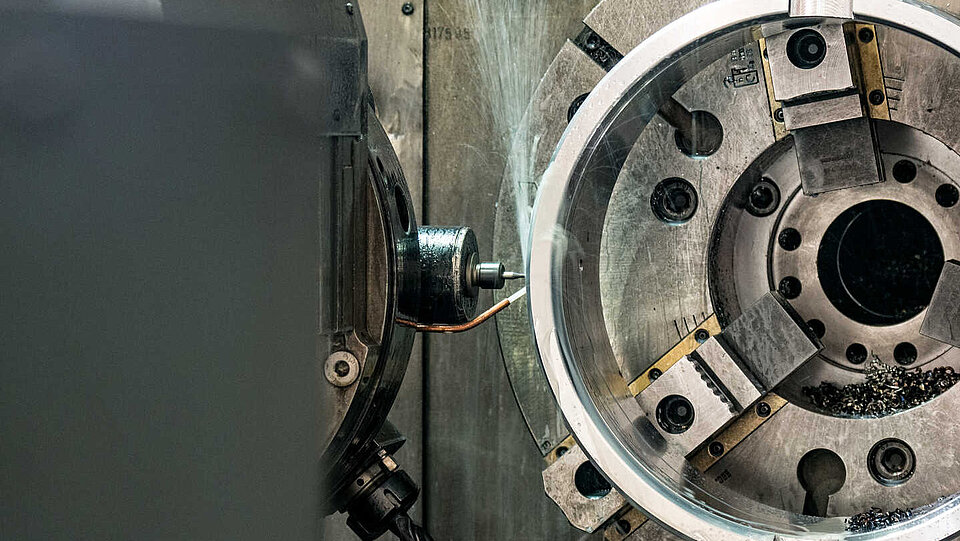

Drehen
Das Drehen ist eines der wichtigsten Fertigungsverfahren in der Zerspantechnik. Das Werkstück rotiert dabei um seine eigene Achse, während das Werkzeug die am Werkstück zu erzeugende Kontur abfährt.
Auf unterschiedlichen Drehmaschinen können wir bis zu einer Spitzenhöhe von 460 Millimetern, einer Spitzenweite von bis zu 4.000 Millimetern und einem Durchgang von 630 Millimetern fertigen - auf unserer HACO TUR 930 MH.
| Maschine | Spitzenhöhe | Spitzenweite | Durchgang | Maximaler Umlauf |
|---|---|---|---|---|
| HACO TUR 930 MH | 460 mm | 4.000 mm | 630 mm | |
| Geminis GT5-G2 (mit C-Achse) | 600 mm | 2.000 mm | 850 mm | |
| Weiler C50 | 280 mm | 2.000 mm | 340 mm | |
| EMAG VLC 400 (vertikale Dreh-/ Fräsmaschine) | Max. Werkstück- Ø: 400 mm | Max. Futter- Ø: 500 mm | Max. Futter- Ø: 500 mm | 520 mm |
| Weitere konventionelle Universaldrehmaschinen | 320 mm | 2.000 mm |
Fräsen
Das Fräsen ist ein spanendes Fertigungsverfahren, bei dem sich das Fräswerkzeug mit hoher Geschwindigkeit um seine eigene Achse dreht. Dabei wird entweder das Fräswerkzeug oder das Werkstück selbst entlang der herzustellenden Kontur bewegt.
Unsere unterschiedlichen Fräsmaschinen mit bis zu fünf Achsen bieten Verfahrwege entlang den X/Y/Z-Achsen von bis zu 16.000 / 3.600 / 1.600 Millimetern.
| Maschine | Verfahrwege (x/y/z) |
|---|---|
| SORALUCE FR-16000 (5-Achs-Bearbeitung) | 16.000 / 3.600 / 1.600 mm |
| FERMAT WFT 13 R CNC (5-Achs-Bearbeitung) | 4.000 / 2.000 / 1.500 mm |
| Hurco VMX 84 Ti (3-Achs-Bearbeitung) | 2.100 / 860 / 760 mm |
| Hurco VMX 42 t (3-Achs-Bearbeitung) | 1.000 / 600 / 600 mm |
| DMU 65 monoBLOCK (5-Achs-Bearbeitung) | 650 / 650 / 650 mm |
| DMU 75 monoBLOCK (5-Achs-Bearbeitung) | 750 / 650 / 560 mm |
| DMU 80 duoBLOCK (5-Achs-Bearbeitung) | 800 / 1.050 / 850 mm |
Sägen, Schneiden & Entgraten
Bleche, Rohre, Stangen und Träger - am Beginn eines Werkstücks steht ein Ausgangsmaterial, das in eine erste Form gebracht werden muss.
Von der klassischen Bandsäge über verschiedene Brennschneidanlagen bis zu unserem Anfasroboter verfügen wir über unterschiedliche Möglichkeiten, diesen Arbeitsschritt effizient durchzuführen.
Sägen
| Maschine | Maximale Bearbeitung | Maximale Länge |
|---|---|---|
| Daiß+Partner HBA500 SG - LR XL (CNC-Doppelgehrungs-Metallbandsägeautomat) | 500 x 450 mm | 12.000 mm |
Schneiden und Entgraten
| Maschine | Max. Arbeitsbereich | Max. Blechdicke |
|---|---|---|
| Messer MultiTherm 4000 (CNC-Brennschneidanlage) | 3.000 x 14.000 mm | 150 mm |
| Messer MultiTherm 4600 (CNC-Brennschneidanlage) | 3.000 x 12.000 mm | 150 mm |
| ERL Plasma-Anfasroboter Hi Focus 360i | 2.000 x 6.000 mm | Max. Fasenlänge autogen 150 mm Max. Fasenlänge Plasma 50 mm |
| Trumpf TruLaser 3030 | 3.000 x 1.500 mm | 25 mm |
Rundbiegen und Abkanten
Rundbiegen und Abkanten sind zwei Verfahren zur Kaltumformung von Blechen.
In unseren Rundbiegemaschinen können wir Biegelängen bis zu 3.500 Millimetern realisieren, unsere Abkantpresse kann sogar bis zu einer Biegelänge von 4.100 Millimetern abkanten.
Rundbiegen
| Maschine | Maximale Biegelänge | Maximale Blechdicke |
|---|---|---|
| DAVI MCB 3558 (CNC-4-Walzen-Rundbiegemaschine) | 3.500 mm (S355); 2.000 mm (HB400) | 35 mm (S355) 20 mm (HB400) |
| DAVI MCB 2050 (CNC-4-Walzen-Rundbiegemaschine) | 2.000 mm | 60 mm (S355) 20 mm (HB400) |
| DAVI MCP 3211 (3-Walzen-Profilbiegemaschine) | 100 mm | 20 mm |
Abkanten
| Maschine | Max. Presskraft | Max. Biegelänge | Einbauhöhe | Standardhub | Ausladung |
|---|---|---|---|---|---|
| Bystronic PR10 800x4100 (CNC-Abkantpresse) | 800 t | 4.100 mm | 650 mm | 365 mm | 500 mm |

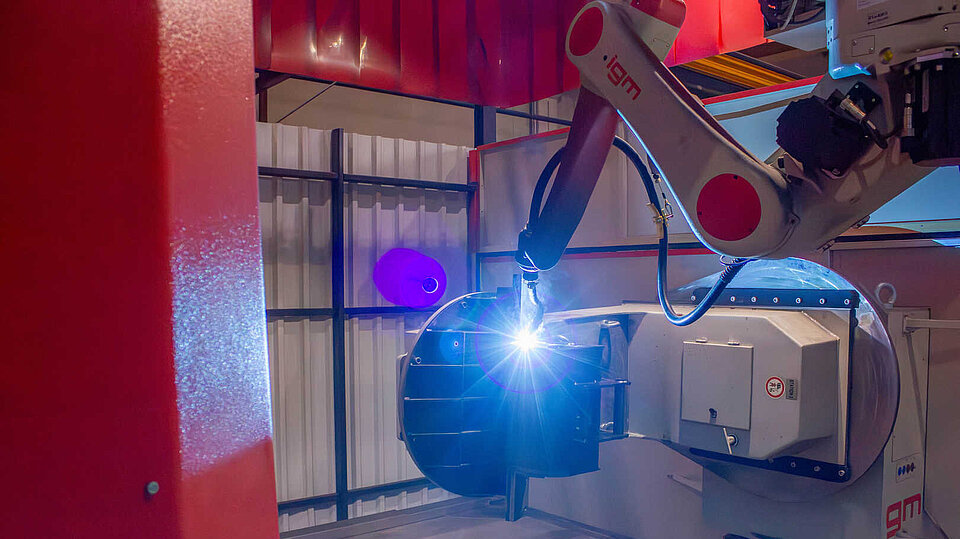

Schweißen
Schweißarbeiten führen unsere zertifizierten Mitarbeiter in fünf verschiedenen Verfahren durch:
- Lichtbogenhandschweißen
- Metall-Aktivgasschweißen (MAG)
- Wolfram-Inertgasschweißen (WIG)
- Lichtbogen-Bolzenschweißen mit Hubzündung
- Unterpulver-Schweißen
Sondermaschinen
In unserem Maschinenpark verfügen wir über ein Ultratiefkühlgerät Panasonic PHCBI MDF-1156, das Temperaturen von bis zu -152°C erzeugen kann und Werkstücke mit einer Abmessung von maximal 500 x 450 x 550 Millimetern aufnehmen kann, was einem Volumen von 128 Litern entspricht.
Mit unseren beiden Kopfbolzenschweißgeräten PRO-I 2200 und Nelweld 6000 können wir Bolzen mit einer maximalen Länge von 250 Millimetern und einem Durchmesser zwischen 10 und 25 Millimetern verschweißen.
