Einsatzgewicht
0,7 - 40 t
Einsatzbereiche
Erdbewegung, GaLaBau
Anwendung
Durch den hydraulischen Rädlinger Schnellwechsler wird die Flexibilität des Baggers deutlich erhöht, da Anbaugeräte schnell und sicher gewechselt werden können. Das Aufnehmen und Verriegeln des Anbaugeräts erfolgt durch zwei Aufnahmeklauen und Riegelbolzen, welche in einen Adapterrahmen am Anbaugerät greifen. Das Ver- und Entriegeln kann bequem von der Kabine aus gesteuert werden.
Merkmale
- Schnelles und sicheres Wechseln von Anbaugeräten
- Kombination mit Rädlinger Drehmotor oder Rädlinger Tilt 90
- Mechanisch bearbeitete Anlageflächen
- Kompakter Aufbau
- Universell einsetzbar für alle Baggerfabrikate
- Wartungsarm und verschleißfest
- Kompatibel mit System Lehnhoff
- Sichtanzeige zur Überprüfung des verriegelten Zustands
- Der Rädlinger Schnellwechsler HS entspricht durch einen starren Auffanghaken den aktuellen Sicherheitsvorschriften und ist durch die DGUV Test Fachbereich Bauwesen zertifiziert.
- Lasthaken
Zubehör
- Hydraulikpakete zur Schlauchführung
- Hydraulikanbausatz für EW und DW Schnellwechslerzylinder

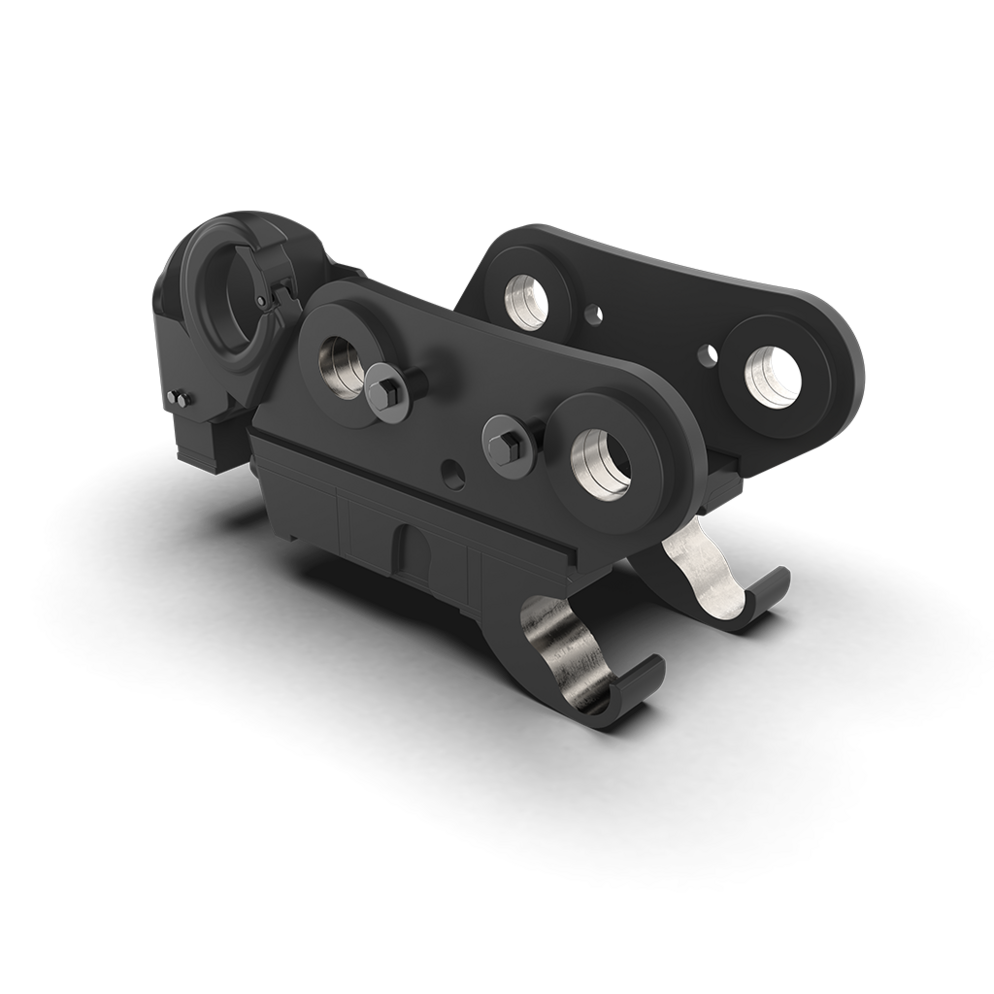

Rädlinger Schnellwechsler HS 08 Solidlink
Durch den vollhydraulischen Rädlinger HS 08 Solidlink wird die Flexibilität des Baggers deutlich erhöht, da Anbaugeräte schnell und sicher gewechselt vollhydraulisch werden können.
Merkmale
- Kompatibel mit dem System Lehnhoff
- Vollhydraulischer Schnellwechsler dank Solidlink Kupplungsblock
- Aufnahme von Anbaugeräten mit HS 08-Schnellwechsler auch ohne Solidlink möglich
- Kupplung mit 3 x 3/8 Zoll und 2 x 1/2 Zoll
- Durch den Solidlink Kupplungsblock werden bis zu fünf Hydraulikleitungen automatisch gekuppelt
| Öldurchfluss 3/8 Zoll in l/min | 58 |
| Öldurchfluss 1/2 Zoll in l/min | 140 |
| Maximal zulässiger Dauerdurchfluss 3/8 Zoll in l/min | 80 |
| Maximal zulässiger Dauerdurchfluss 1/2 Zoll in l/min | 210 |
| Maximaler Dauerarbeitsdruck in MPa 3/8 Zoll | 38 |
| Maximaler Dauerarbeitsdruck in MPa 1/2 Zoll | 38 |
Rädlinger Schnellwechsler HS 08 Solidlink im Video
Rädlinger Schnellwechsler HS im Einsatz
Hinweis zur nachfolgenden Tabelle: Gewicht (Spalte 3) ist eine ungefähre Angabe, da es abhängig von der jeweiligen Baggeraufhängung ist.
Varianten
| Variante | Einsatzgewicht | Gewicht | |
|---|---|---|---|
| HS 01 | 0,7 - 2 t | 22 kg | Variante anfragen |
| HS 03EW | 1,5 - 4,8 t | 33 kg | Variante anfragen |
| HS 03DW | 4,8 - 6 t | 34 kg | Variante anfragen |
| HS 08 | 5 - 12 t | 100 kg | Variante anfragen |
| HS 10 | 10 - 19 t | 210 kg | Variante anfragen |
| HS 21 | 18 - 28 t | 320 kg | Variante anfragen |
| HS 25 | 26 - 40 t | 375 kg | Variante anfragen |
